Системы числового программного управления требуют точного позиционирования исполнительных механизмов, что обеспечивается применением шаговых двигателей в сочетании с соответствующими драйверами. Правильный выбор драйвера определяет не только точность работы станка, но и его надежность в долгосрочной перспективе.
Основные типы драйверов и их характеристики

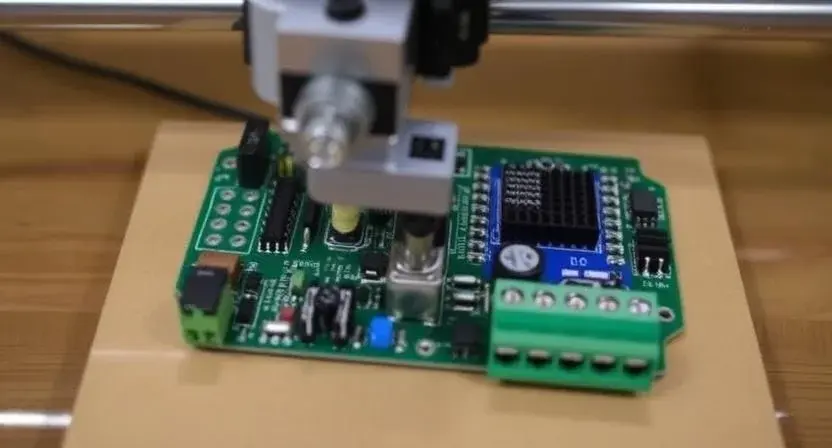

Современные драйвера двигателей для систем ЧПУ подразделяются на несколько категорий в зависимости от принципа управления и технических характеристик. Униполярные драйверы отличаются простотой схемы управления, но имеют ограниченную мощность. Биполярные драйверы обеспечивают более высокий крутящий момент при том же размере двигателя.
Выбор между униполярным и биполярным драйвером зависит от требуемого крутящего момента и сложности системы управления. Биполярные драйверы предпочтительны для большинства применений в станках ЧПУ.
Микрошаговые драйверы позволяют разделить полный шаг двигателя на множество микрошагов, что значительно повышает плавность движения и снижает вибрации. Это особенно важно при выполнении точных операций обработки материалов.
| Тип драйвера | Разрешение | Плавность хода | Сложность управления |
|---|---|---|---|
| Полношаговый | 200 шагов/оборот | Низкая | Простая |
| Полушаговый | 400 шагов/оборот | Средняя | Средняя |
| Микрошаговый 1/16 | 3200 шагов/оборот | Высокая | Сложная |
| Микрошаговый 1/32 | 6400 шагов/оборот | Очень высокая | Очень сложная |
Ключевые параметры при выборе драйвера
Напряжение питания драйвера должно соответствовать характеристикам используемого двигателя с запасом по мощности. Обычно рекомендуется выбирать драйвер с напряжением в 5-10 раз превышающим номинальное напряжение двигателя для обеспечения достаточного тока на высоких скоростях.
Максимальный ток драйвера определяет крутящий момент двигателя. Этот параметр должен соответствовать или превышать номинальный ток обмоток двигателя. Современные драйверы оснащаются системами защиты от перегрузки и перегрева.
Правильная настройка тока драйвера позволяет избежать перегрева двигателя и обеспечить максимальную эффективность системы привода.
Частотные характеристики драйвера влияют на максимальную скорость перемещения исполнительных механизмов. Высокочастотные драйверы способны обеспечить более быстрые перемещения, что повышает производительность станка.
Особенности интеграции в системы ЧПУ
Совместимость с системой управления является важным фактором при выборе драйвера. Большинство современных контроллеров ЧПУ поддерживают стандартные сигналы управления: импульсы направления и шага. Некоторые драйверы поддерживают дополнительные функции, такие как автоматическое снижение тока в режиме удержания.
Защитные функции драйвера включают контроль перегрева, защиту от короткого замыкания и контроль обрыва обмоток двигателя. Эти функции критически важны для обеспечения надежной работы станка в промышленных условиях.
Настройка параметров драйвера может осуществляться с помощью DIP-переключателей или программного обеспечения. Программная настройка обеспечивает более гибкие возможности конфигурации и мониторинга состояния системы.
Правильный выбор драйвера шагового двигателя требует комплексного подхода с учетом всех технических требований системы ЧПУ. Грамотно подобранный драйвер обеспечит высокую точность позиционирования, надежность работы и долговечность всей системы привода станка.
